basculante de alumínio

Existem varias formas de se fazer basculante de alumínio, esta é uma delas
O material necessário é:
tubo 1x1
129
133
107
108
barra 5/8 x 3/16 para o comando
baguete
parafusos













mais um armario de abrir aluminio

Para fazer um armario de abrir com 01 porta vai precisar apenas 03 tipos diferentes de material:
A101
108
176
A montagem é simples, basta fazer 02 quadros, o primeiro com o A101 que é o que vai ficar fixo, fazendo a moldura do vão, o outro com o 108 que é a porta , a parte que vai moimentar.
Para saber o tamanho que vai ficar o armário é preciso primeiro tirar a medida do vão, como está na foto abaixo.


 Depois de saber qual é a altura e a largura é preciso dar a folga que pode ser 0,5 mm ( importante: se o vão tiver mais do que uma medida você deve considerar a medida menor, depois a aba do A101 faz o acabamento), a medida tem que ser tirada pelo lado de dentro do material como esta na foto abaixo:


Agora que você já ta sabendo qual o tamanho vai ficar, acrescente  à aba do material. O processo para fazer o quadro com o 108 é o mesmo. Desconte a espessura da dobradiça e da folga para a porta abrir e acrescente a aba do material. Para a altura repita o processo,  desconte a folga para cima e para baixo e depois acrescente a aba do material .
Coloque o plástico, o 176, a tarugo para fixação e a tranqueta. No final o seu armário ficará parecido com este.
Mesmo se você tiver alguma dificuldade no início não desista, logo logo vai estar tirando trabalhos como este de letra.

janela de correr 4 folhas 2

Repondendo ao amigo José Antonio que quer saber que material usar para fazer uma janela 150 x 120 sem báscula, eu vou repetir a lista. Como eu ja falei antes todos os modelos são da linha 28. Aí na sua região deve ter uma loja que vende perfis de alumínio e lá eles costumam dar um catálogo com todos os tipos de perfil.  Você pode também consultar o catálogo online, como este aqui embaixo:
http://www.alumatech.com.br/nossosprodutos_perfisdealuminio_linha28.htm
Então vamos a lista de material:
368
363
122
102
103
104
105
176 ( baguete )
Acessórios:
carrinhos
guias deslizante
fecho central
parafusos


Montando a janela:
Para esta janela nós vamos precisar momtar 5 quadros,o primeiro e maior é o de fora que corresponde a medida do vão, os demais são as folhas fixas e as folhas móveis.
Corte o 368 com 120,

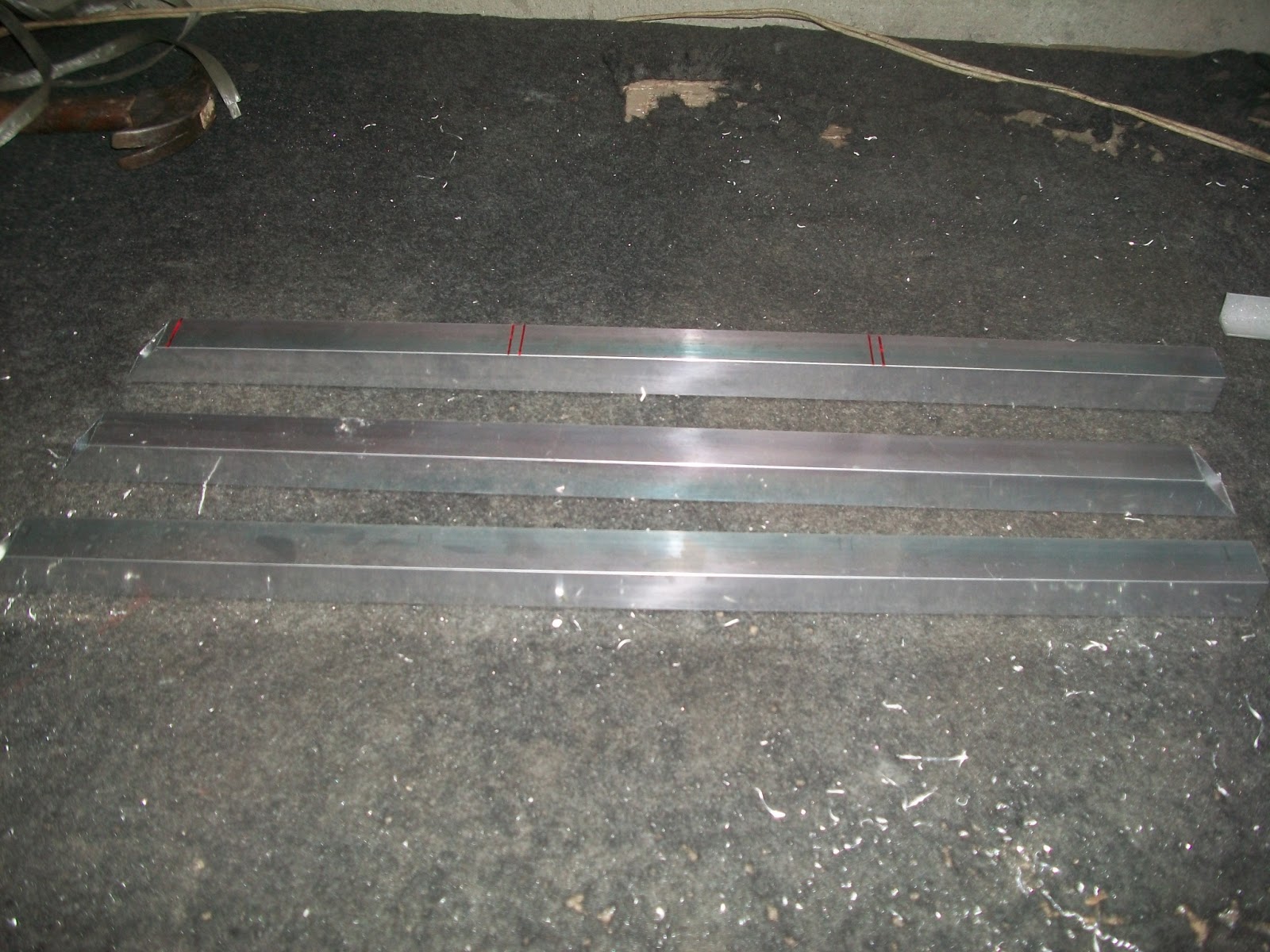

marque a furação
 Corte o 363 com 147 ( aqui foi descontado 3 cm )
Para achar a largura das folhas marque o meio do 363 com um lápis,  agora marque 1/2 centimetro de cada lado do risco, divida este espaço ao meio, marque com o lápis, agora marque 1cm e 1/2 de cada lado do risco.O resultado deverá ser 38,5
Achar a  altura das folhas é facil
as fixas ficarão com 117 ( desconto de 3 cm )
cortar 2 pedaços de 122
2 pedaços de 102
As moveis ficarão com 116,2 ( desconto de 3 cm + 8mm de folga dos carrinhos )
Cortar 2 pedaços de 103
1 pedaço de 104
1 pedaço de 105
Espero ter respondido a pergunta do amigo José Antonio.Uma dica é ter bastante atenção na hora de cortar o material, porque o alumínio não pode ser arranhado nem emendado no caso de ficar menor.
Qualquer duvida é so postar um comentario.
Mais detalhes estão em janela de correr 4 folhas






janela de aluminio de correr 2 folhas com básculas

Depois da janela de correr 2 folhas este modelo é o mais simples de fazer,vamos a lista de material:
Quadro de fora,aquele que tem a medida do vão
1)368 para as laterais
2)36   para cima
3)362 para o meio e para baixo
4)caixa para fazer a divisão das 2 basculas
5)112 para as laterais
6)136 para a parte de cima do vão das basculas
Basculas:
1)135 para cima
2)108 para as laterais e para baixo
Folhas moveis:
altura:
1)101
2)102
3)103
4)quebra-luz
largura:
1)122
 acessórios
carrinhos,guias,fecho meia-lua,braços

janela de aluminio correr 4 folhas

Para a fabricação deste modelo vamos utilizar o seguinte material:
1) 368 - 135
2) 363 - 136
3) 122 - 108
4) 103 - 112
5) 104 - baguete
6) 105
7) 102
assessórios:
fecho central
carrinhos
guias deslizantes
braços
Modo de fazer:
Para o quadro de fora aquele que tem a medida do vão que você vai coloca-la corte o 368 para a altura e o 363 para a largura.Se você reparar na foto notará que a largura está por dentro da altura.
Para saber qual a altura vai ficar a bascula divida a altura da janela por 04 exemplo:120:4=30
Depois da altura definida divida com um pedaço de caixa,coloque um  112 de cada lado e na parte de cima um 136 de cada lado.
Para fazer as basculas use o 135 na parte de cima e o 108 na parte de baixo e nas laterais.
Para as folhas fixas:101 na parte de cima,122 em baixo,122 em uma lateral,102 na outra.
Para as folhas moveis:na primeira folha móvel use 122 na parte de cima e em baixo,103 em uma lateral e 104 na outra lateral
Para a segunda folha móvel use o mesmo processo ,só substitua o 104 pelo 105,coloque os carrinhos e as guias.


porta palito de aluminio

Para  fazer uma porta palito de alumínio usa-se praticamente o mesmo processo da porta colmeia,a unica diferença está na grade, que é feita usando  o tubo 1x1/2,do jeito que está na foto,que por sinal é o mesmo que foi ultilizado para fazer o quadro da colmeia.
  Para fazer o postigo usa-se o b 25





maxim-ar


Para fazer o maxim-ar da linha 25,os materias que vão ser usados são:
p146, p147,y126, baguete
acessórios:braço,fecho,pelo de gato



O primeiro passo vai ser cortar e fazer meia esquadria no y126 na medida do vão,ou seja se a medida for 100x100 o quadro vai ter que ficar com esta medida.
para o quadro interno você vai usar o p 146 para as laterais e para a parte de baixo
para a parte de cima você vai usar o p 147
lembre-se que  é preciso dar o desconto do braço,na largura,depois acrescente a aba do material.
para a altura deiixe 1/8 de folga na parte de cima e 1 centmetro na parte de baixo,depois acrescente a aba do material..
